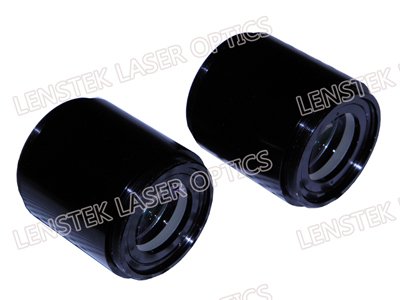

可见光扫描透镜主要用于可见光波长的扫描成像系统,应用范围包括激光扫描显微物镜和逐点扫描激光成像等,光科激光自主的产品包括VSL-FL等。光科公司LENSTEK 的可见光扫描透镜采用远心形式,适合用于激光成像系统和激光扫描应用中。
当激光扫描样品时,远心透镜所成的像是平场的。平场的像面可以获得很小的像差,因此可以获得很高的图像质量,尤其是几何畸变,一般我们提供的可见光消色差的几何畸变可以控制在0.05%以内, 而不需进行大量后期图像处理。远心透镜也能最大限度地获得从样品上散射或发射出的光,从而保证信号处理的精度。另外,成像平面的光斑尺寸在整个视场几乎都一样,所以整体视场成像的分辨率也是一致的。
应用:
- 多色荧光成像
- 三维重建
- 动态三维成像
- 三维神经元成像
- 形态学
- 纳米晶体
- 多色GFP成像
- FRET或FLIM
- 细胞离子浓度与比值成像
- 长时间影像记录
- Z形截面及测量
- 鱼类遗传成像与定量
- 染色体谱分析
- 表面粗糙度分析
- 显微硬度分析
- 晶片分析
- 薄层分析
P/N |
EFL mm |
EPD mm |
F/# |
SCAN mm |
DIST |
COLOR DIS um |
D mm |
WL mm |
Thread |
CLS-F40 | 39 | 5 | - | 10X10 | - | - | 34 | 25.1 | M25X0.75 |
CLS-F50 | 50 | 4 | 11.7 | 12X12 | <0.05% | <50 | 46 | 36.5 | M42X1 |
CLS-F60 | 58.5 | 5 | 11.7 | 12X12 | <0.05% | <50 | 46 | 36.5 | M42X1 |
CLS-F70 | 70 | 4 | 17.5 | 18X18 | <0.05% | <50 | 56 | 54.0 | M52X1 |
为响应客户应用需求,光科推出显微扫描透镜配套的远心管镜TTL系列,配合光科共聚焦激光扫描透镜实现远心系统。
此系列管镜使用宽带MgF2镀膜,在400-2000nm均有高透过率,轴上色差和分辨率均达到衍射极限。
P/N |
EFL mm |
EPD mm |
SCAN mm |
D mm |
WD mm |
TTL-200MC | 200 | 20 | 22X22 | 228 | 148.8 |
TTL-270MC | 270 | 20 | 22X22 | 300 | 250 |
